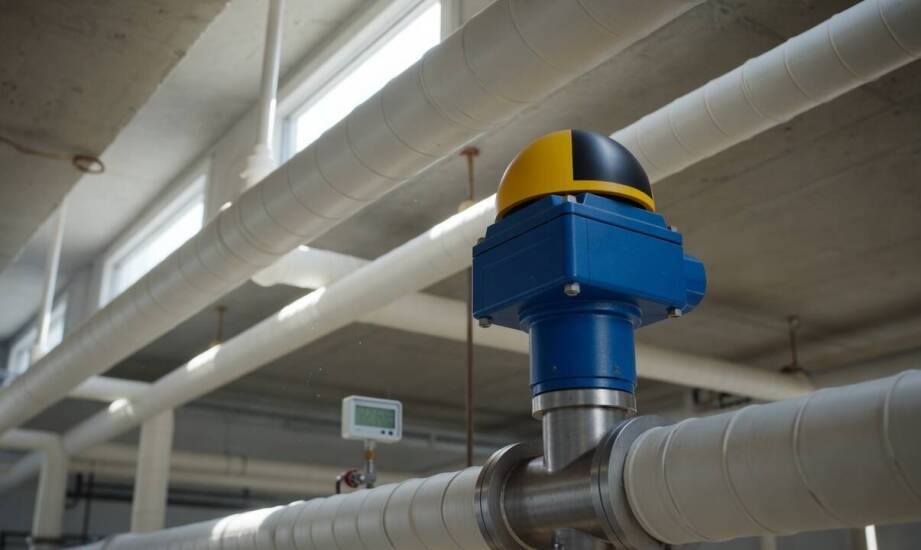

Dlaczego dobór siłownika obrotowego zaczyna się od momentu i trybu awaryjnego

Zmiana obciążenia przemysłowej instalacji, rodzaju przesyłanego medium lub rytmu pracy technologicznej sprawia, że ręczne sterowanie ramieniem odcinającym szybko przestaje wystarczać. Operator po prostu nie jest w stanie zagwarantować stuprocentowej powtarzalności ruchów, zwłaszcza gdy proces wymaga natychmiastowej reakcji na nagłe skoki ciśnienia w rurociągu. Przejście na sterowanie zautomatyzowane wymusza odpowiednie dopasowanie mechanizmu napędowego do specyfiki rurociągu. Podstawą tego procesu zawsze jest obliczenie wymaganego momentu obrotowego oraz zdefiniowanie zachowania układu po zaniku zasilania. Bez tych dwóch filarów zaawansowany napęd nie zapewni ciągłości produkcji.

Moment rozruchowy i roboczy w praktyce doboru napędu

Specyfika pracy armatury przemysłowej opiera się na ciągłym pokonywaniu oporów mechanicznych i hydraulicznych. Moment rozruchowy osiąga najwyższą wartość dokładnie w chwili ruszania elementu zamykającego z pozycji pełnego zamknięcia. Jego głównym zadaniem jest przełamanie statycznego tarcia uszczelek oraz oporu wynikającego z różnicy ciśnień działającej na zablokowany przepływ. Po rozpoczęciu właściwego obrotu zapotrzebowanie na siłę gwałtownie spada do wartości roboczej, która wyłącznie podtrzymuje płynny ruch wału.

Spadek zapotrzebowania na siłę zależy bezpośrednio od właściwości fizykochemicznych medium, jego aktualnej temperatury oraz ciśnienia roboczego. Wyższa temperatura skutecznie obniża lepkość niektórych substancji chemicznych, co zmniejsza tarcie na uszczelnieniach. Wzrost ciśnienia w rurociągu wywołuje natomiast odwrotny skutek, ponieważ silniej dociska element zamykający do gniazda zaworu, wymuszając zastosowanie mocniejszego napędu.

Konstrukcja wewnętrzna wybranego elementu odcinającego drastycznie zmienia rozkład sił potrzebnych do sterowania. W standardowym zaworze kulowym główny element roboczy obraca się w ciasnej przestrzeni między dwiema uszczelkami. Generuje to wysokie tarcie początkowe, które rośnie jeszcze bardziej przy transporcie zanieczyszczonych lub silnie lepkich cieczy. Przepustnica centryczna wymaga znacznie mniejszej siły przy ruszaniu w układach niskociśnieniowych. Jej opór rośnie jednak proporcjonalnie do prędkości przepływu i średnicy nominalnej całego rurociągu. W praktyce inżynieryjnej wyjściowy moment siłownika musi przekraczać maksymalne zapotrzebowanie zaworu o współczynnik bezpieczeństwa rzędu 1,2–1,5, co gwarantuje stabilną pracę układu.

Automatyka, sygnały sterujące i tryby awaryjne

Zasilanie i warunki montażu determinują wybór między napędem elektrycznym a pneumatycznym. Układ elektryczny wymaga wyłącznie doprowadzenia kabla prądowego, co znacznie upraszcza budowę sieci sterującej. Zastosowanie takiego silnika umożliwia bardzo precyzyjne pozycjonowanie elementu dławiącego za pomocą standardowych sygnałów prądowych lub przemysłowych protokołów cyfrowych. Ceną za tę precyzję jest nieco dłuższy czas pełnego otwarcia lub zamknięcia odcinka instalacji.

Napęd pneumatyczny potrzebuje rozbudowanej instalacji sprężonego powietrza, która dostarcza medium robocze bezpośrednio do komory cylindra. Wynagradza tę komplikację błyskawicznym czasem reakcji i możliwością wykonania ogromnej liczby cykli w krótkim oknie czasowym. W środowiskach zagrożonych wybuchem lub charakteryzujących się wysoką wilgotnością mechanika pneumatyczna pozostaje znacznie bezpieczniejsza w utrzymaniu ruchu. W zautomatyzowanych ciągach technologicznych stosuje się różne warianty armatury. Montowane na rurociągach zawory kulowe zaciskowe wymagają stałego monitorowania aktualnego położenia przez zintegrowany pozycjoner, co pozwala na płynną pracę regulacyjną całego obwodu.

Kluczowym etapem projektowania automatyki przemysłowej jest zdefiniowanie zachowania napędu w momencie krytycznym. Funkcja powrotu sprężynowego mechanicznie przestawia zawór do bezpiecznej pozycji otwartej lub zamkniętej zaraz po zaniku zasilania. Rozwiązanie to chroni instalację tam, gdzie niekontrolowany przepływ grozi zalaniem hali, przegrzaniem reaktora lub wyciekiem toksycznej substancji. Wersja bez sprężyny powrotnej po prostu blokuje i utrzymuje ostatnie znane położenie dysku, co świetnie sprawdza się w standardowych obiegach chłodniczych.

Poprawny dobór siłownika obrotowego opiera się na precyzyjnym zbalansowaniu maksymalnego momentu mechanicznego, warunków termodynamicznych procesu oraz scenariuszy postępowania w sytuacjach krytycznych. Zlekceważenie choćby jednego z tych parametrów skutkuje przedwczesnym zużyciem uszczelnień lub całkowitym zablokowaniem przepływu podczas awarii zasilania. Białostocka firma Klimos od ponad dwudziestu lat zajmuje się dystrybucją armatury przemysłowej. W codziennej praktyce inżynieryjnej przedsiębiorstwo dobiera napędy do zaworów kulowych kołnierzowych, gwintowanych oraz przepustnic centrycznych. Proces ten uwzględnia parametry transportowanego medium i rodzaj sygnałów sterujących preferowanych przez zakłady produkcyjne z branży chemicznej, spożywczej czy energetycznej.
