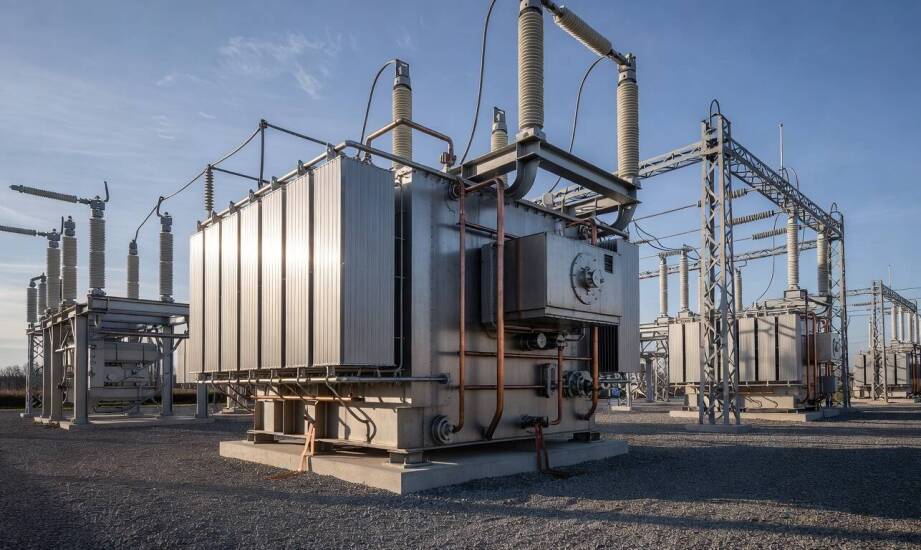

Jak przełącznik zaczepów pomaga utrzymać napięcie w sieci przy zmiennym obciążeniu

Zmienne obciążenie po stronie odbiorców oraz rosnąca generacja rozproszona z odnawialnych źródeł energii wywołują częste odchylenia napięcia w sieciach elektroenergetycznych. Szczytowe zapotrzebowanie na moc zazwyczaj skutkuje spadkami parametrów zasilania na końcach długich linii przesyłowych. Okresy nadwyżki produkcji z lokalnych instalacji solarnych i wiatrowych podnoszą z kolei napięcie powyżej bezpiecznych wartości granicznych. Brak odpowiedniej kompensacji tych zjawisk bezpośrednio zagraża stabilnej pracy urządzeń przemysłowych i sprzętów domowych. Operatorzy systemów dystrybucyjnych zmuszeni są reagować na te wahania w czasie rzeczywistym. Podstawowym mechanizmem służącym do stabilizacji pozostaje regulacja realizowana bezpośrednio na poziomie stacji transformatorowych.

Zmiana przekładni transformatora pod obciążeniem

Utrzymanie właściwych parametrów zasilania ułatwia podobciążeniowy przełącznik zaczepów, który modyfikuje przekładnię transformatora bez przerywania dostaw prądu. Mechanizm ten wykorzystuje specjalistyczne komory próżniowe oraz wzdłużne rezystory przejściowe. Elementy te bezpiecznie przejmują łuk elektryczny i całkowity prąd obciążenia w momencie zmiany pozycji styków ruchomych. Precyzyjny silnik krokowy lub sprężynowy mechanizm napędowy przesuwa odpowiednie elementy stykowe wewnątrz kadzi. Cały proces przełączania toru prądowego realizowany jest bezpiecznie w ułamkach sekundy.

Sama zmiana wybranego zaczepu fizycznie modyfikuje czynną liczbę zwojów uzwojenia regulacyjnego. Zwiększenie tej liczby po stronie pierwotnej automatycznie obniża poziom napięcia po stronie wtórnej. Zmniejszenie liczby zwojów przynosi odwrotny skutek i podbija wartość napięcia przesyłanego dalej do sieci dystrybucyjnej. Taka ingerencja w budowę obwodu bezpośrednio kompensuje naturalne spadki napięcia występujące na długich liniach przesyłowych. Urządzenie skutecznie dba o utrzymanie parametrów dostarczanej energii w rygorystycznych granicach określonych przez normy jakościowe.

Logika sterowania i środowisko Smart Grid

Automatyzacja całego procesu opiera się na ciągłych pomiarach wartości skutecznej napięcia prowadzonych na szynie rozdzielczej stacji węzłowej. Cyfrowy regulator nieustannie analizuje zbierane dane i porównuje je z zapisanym w pamięci progiem zadziałania. Przekroczenie zadanej tolerancji uruchamia wewnętrzny licznik czasu opóźnienia. Rozwiązanie to zapobiega zbędnym reakcjom na krótkotrwałe zapady lub piki napięciowe. Upłynięcie ustawionego czasu opóźnienia skutkuje wygenerowaniem fizycznego polecenia podniesienia bądź obniżenia zaczepu. Nowoczesne i rozbudowane systemy wizualizacji SCADA na bieżąco monitorują stan aparatury i ułatwiają weryfikację procesu.

Zbyt agresywne nastawy regulatora prowadzą do kilkudziesięciu przełączeń w ciągu jednej doby. Intensywna praca mechaniczna przyspiesza naturalne zużycie styków głównych, degraduje właściwości oleju izolacyjnego oraz wymusza częstsze zabiegi serwisowe. Nadpobudliwość układu sterowania potrafi wywołać szkodliwe oscylacje regulacji, kiedy to kolejne stopnie transformacji próbują nieustannie kontrować chwilowe wahania. Inżynierowie zabezpieczają system poprzez stosowanie dłuższych czasów opóźnień oraz odpowiednio szerokich stref nieczułości.

Sieci o wysokiej penetracji odnawialnych źródeł energii wymagają znacznie szerszego spojrzenia na problem regulacji parametrów. Klasyczny przełącznik zaczepów nie radzi sobie z odwróconymi przepływami mocy bez wsparcia zewnętrznych algorytmów. Niezbędna staje się ścisła koordynacja pracy transformatora z lokalnymi systemami magazynowania oraz inwerterami instalacji fotowoltaicznych. Specjaliści pracujący w Państwowym Instytucie Badawczym Instytutu Energetyki projektują niezawodne układy regulacji i transmisji danych dopasowane do środowisk Smart Grid. Regionalne oddziały dystrybucyjne, do których należy chociażby sieć Energi w Łodzi, potrzebują sprawnej automatyki do zarządzania tak rozproszoną strukturą.

Stabilizacja oparta na analizie danych

Złożoność współczesnych systemów elektroenergetycznych wymusza całkowite odejście od izolowanego sterowania pojedynczymi urządzeniami. Skuteczna stabilizacja napięcia opiera się obecnie na ścisłej współpracy regulacji lokalnej z analizami obejmującymi całą sieć przesyłową. Docelowe połączenie klasycznych przełączników zaczepów z zaawansowanymi algorytmami gwarantuje utrzymanie wysokiej jakości dostaw energii. Ciągły rozwój automatyki zabezpieczeniowej i systemów telemetrycznych pozwala operatorom z wyprzedzeniem reagować na nagłe zmiany obciążenia. Odpowiednie opomiarowanie węzłów zabezpiecza całą infrastrukturę przed skutkami gwałtownych wahań w środowisku inteligentnych sieci.
